Geometrie der Torbewegung und Montage des Spiralkabels – wie lassen sich die häufigsten Ausfälle vermeiden?

Wichtige Informationen auf einen Blick

• Die korrekte Montage des Spiralkabels muss die Bewegungsbahn des Tores berücksichtigen, um einen vorzeitigen Verschleiß des Kabels zu vermeiden.
• Die Langlebigkeit der Montagekomponenten reduziert die Anzahl ungeplanter Serviceeinsätze und senkt spürbar die Betriebs- sowie After‑Sales‑Kosten.
• Der Einsatz von 5‑adrigen Kabeln ermöglicht den Anschluss der Schließkantensicherung sowie von Schlupftürkontakten.
• Die optimale Kabellänge sollte eine übermäßige Dehnung des Spiralkabels verhindern.

Inhaltsverzeichnis

1. Warum ist die korrekte Montage des Spiralkabels entscheidend für einen störungsfreien Betrieb?

2. Technische Spezifikation der Kabel in Krispol‑Systemen

3. Grundsätze der fachgerechten Montage des Spiralkabels

4. Häufigste Fehler in der Geometrie der Spiralkabelführung

Warum ist die korrekte Montage des Spiralkabels entscheidend für einen störungsfreien Betrieb?

Ein Industrietor ist ein dynamisches System, in dem jeder Millimeter Bewegung von Bedeutung ist. Das Spiralkabel für Torantriebe erfüllt eine sicherheitskritische Funktion: Es überträgt das Signal von der Schließkantensicherung an die Steuerung. Wird das Kabel ohne Berücksichtigung der Bewegungsbahn montiert, wird es zum schwächsten Glied des Systems. Eine fachgerechte Installation schützt die Kupferadern vor Materialermüdung, die die Hauptursache für Unterbrechungen in Sicherheitsstromkreisen und für plötzliche Stillstände des Tores ist.

Zusammenhang zwischen Tor­Kinematik und mechanischen Belastungen des Kabels

Die Bewegung des Tores zwingt das Kabel zu einer kontinuierlichen Änderung seiner Länge und Position im Raum. Beim Öffnen dehnt sich das Spiralkabel für Sektionaltore entlang der vertikalen Führungsschienen, während seine Windungen unter dem Einfluss von Zentrifugalkräften arbeiten. Ist der Befestigungspunkt falsch gewählt, kommt es zur Bildung sogenannter „Knoten“ oder zu einer axialen Verdrehung. Diese Spannungen konzentrieren sich an den Eintrittsstellen des Kabels in Anschlussdosen, was zu Mikrorissen in der Isolierung und zu Signalunterbrechungen führt.

Servicekosten und TCO – wie ein Montagedetail die Rentabilität des Vertrags beeinflusst

Im B2B‑Segment zählt der Total Cost of Ownership (TCO). Ein Kabelausfall bedeutet nicht nur die Kosten für ein Ersatzteil, sondern vor allem den Einsatz eines Serviceteams und den logistischen Stillstand der Halle. Häufig entscheidet ein scheinbar kleines Montagedetail – etwa der Winkel eines Halters – darüber, ob ein Spiralkabel für Tore zwei Jahre oder zehn Jahre hält. Für das Montageunternehmen ist die Minimierung solcher Störungen ein direkter Gewinn: Jede vermiedene Reklamation steigert die Rentabilität des Servicevertrags und stärkt das Image eines professionellen Partners.

Technische Spezifikation der Kabel in Krispol‑Systemen

Krispol setzt auf Komponenten mit Parametern, die über die marktüblichen Standards hinausgehen. Die Auswahl des richtigen Kabels muss sich an der Architektur des Steuerungssystems und an der Art der eingesetzten Sicherheitseinrichtungen orientieren. Nicht jedes Kabel mit „Spiralenoptik“ eignet sich für den intensiven Einsatz in industriellen Umgebungen, in denen starke elektromagnetische Störungen und extreme Temperaturen auftreten.

5‑adriges Spiralkabel – Standard in professionellen Schließkantensicherungen

In modernen Steuerungssystemen ist das 5‑adrige Spiralkabel die optimale Lösung. Es ermöglicht gleichzeitig die Versorgung der Schließkantensicherung, die Übertragung des Rückmeldesignals sowie den Anschluss zusätzlicher Systeme wie eines Schlupftürkontakts. Die fünfadrige Ausführung bietet viel Flexibilität bei der Konfiguration der Sicherheitslogik – ein entscheidender Faktor in Objekten mit hohen Arbeitsschutzanforderungen.

Grundsätze der fachgerechten Montage des Spiralkabels

Die Geometrie der Kabelführung muss strikt auf die jeweilige Tormechanik abgestimmt sein. Die Annahme, dass sich „das Kabel von selbst richtig legt“, ist die häufigste Ursache für Ausfälle bereits im ersten Betriebsjahr.

Bewegungsgeometrie

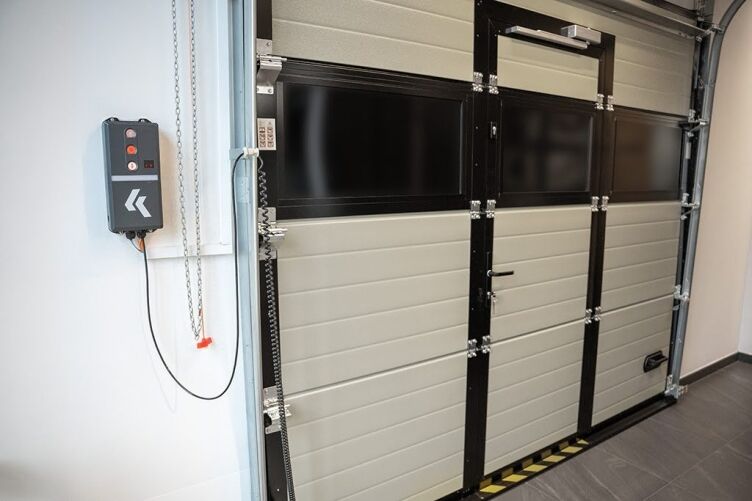

Das Kabel bewegt sich in der Regel in einer vertikalen Ebene. Entscheidend ist eine Verlegung, bei der das Kabel weder übermäßig gedehnt noch zu locker geführt wird – letzteres birgt die Gefahr, dass es sich in Laufrollen verfängt. Spiralkabel für Garagen‑ und Industrietore sollten so montiert werden, dass sie in der vollständig geöffneten Position einen leichten Reserveanteil an Windungen behalten. Dies verhindert, dass sich durch Vibrationen des Antriebs die Adern aus den Klemmen lösen.

Installationsbedingte Herausforderungen

Unabhängig vom Tortyp ist ein ausreichender Abstand zu allen beweglichen und rotierenden Bauteilen zwingend erforderlich. Das Kabel muss so geführt werden, dass selbst bei starkem Wind und Schwingungen des Torpanzers kein Kontakt mit dem Antriebsmechanismus oder den Führungsschienen entsteht, da dies zu einem sofortigen Abriss der Installation führen kann.

Häufigste Fehler in der Geometrie der Spiralkabelführung

Die meisten Ausfälle sind nicht auf Materialfehler zurückzuführen, sondern auf Montagefehler. Selbst das hochwertigste Spiralkabel für Tore wird beschädigt, wenn es Kräften ausgesetzt ist, für die es nicht ausgelegt wurde, etwa einer axialen Verdrehung.

Falsche Positionierung der Befestigungspunkte

Die Befestigung des Spiralkabels basiert auf zwei zentralen Punkten: an der Anschlussdose und an der Steuerung. Ihre Positionierung muss eine freie Bewegung des Kabels über den gesamten Torzyklus hinweg ermöglichen. Richtig gesetzte Befestigungspunkte verhindern, dass das Kabel gegen Führungsschienen oder die Wand schlägt, und halten es gleichzeitig in sicherem Abstand zu scharfkantigen und fahrbaren Bauteilen.

Integration mit dem Torantrieb – optimale Kabelführung im Arbeitszyklus

Die Kabelführung sollte möglichst nahe an der Bewegungsachse des Tores verlaufen. Ein häufiger Montagefehler besteht darin, das Kabel schräg zu führen, was zu ungleichmäßigen Spannungen in einzelnen Abschnitten der Spirale führt. Eine korrekte Verbindung mit dem Antrieb setzt voraus, dass das Kabel die Steuerung an einer Stelle verlässt, die seitliche Auslenkungen während des gesamten Arbeitszyklus – von vollständig geschlossen bis vollständig geöffnet – minimiert.

FAQ – Häufig gestellte Fragen

Warum verdreht sich das Spiralkabel oder reißt?

Die häufigste Ursache ist ein Montagefehler, bei dem das Kabel bereits vorinstalliert um seine eigene Achse verdreht eingebaut wird. Dadurch entstehen Schlaufen, die beim Dehnen sehr hohe Scherkräfte innerhalb der Isolierung erzeugen. Eine weitere Ursache ist die unsachgemäße Führung des Kabels im Bereich der Kabelverschraubungen.

Wann sollte ein 5‑adriges Spiralkabel eingesetzt werden?

Ein 5‑adriges Spiralkabel wird in Systemen verwendet, die die Übertragung mehrerer Signale erfordern, z. B. Schließkantensicherung in Kombination mit einem Schlupftürkontakt.

Wie wählt man die richtige Länge des Spiralkabels in Abhängigkeit von der Torhöhe?

Die Arbeitslänge des Kabels (im ausgezogenen Zustand) sollte etwa 20–30 % größer sein als die Torhöhe. Dies gewährleistet eine freie Bewegung des Kabels während des gesamten Arbeitszyklus. Die Kabellänge sollte niemals „auf Maß“ ohne Reserve gewählt werden.
